دستگاه cnc چهار محور

icon سه شنبه 20 مهر 1400

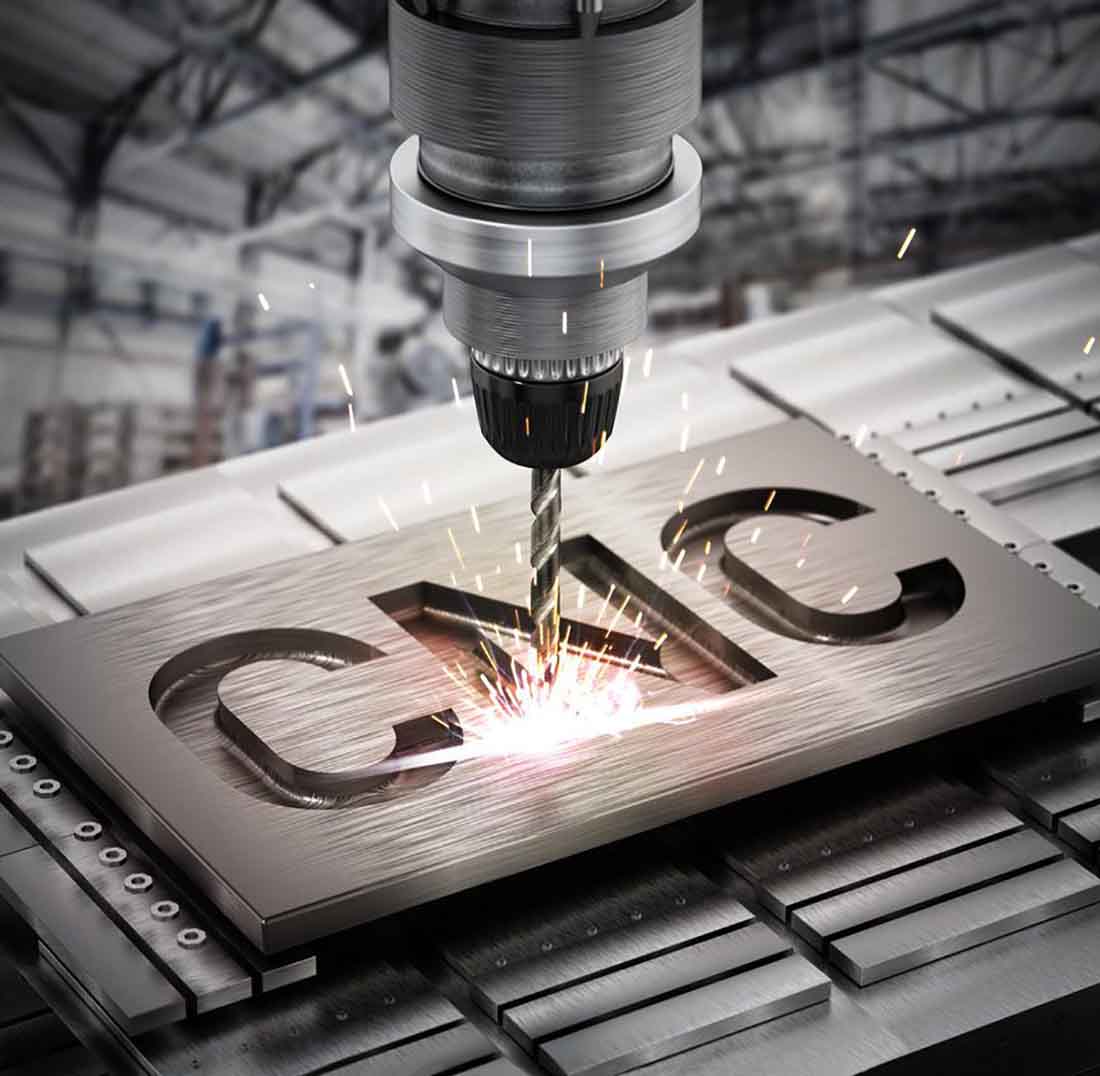

 دستگاه cnc چهار محور

تولید قطعات با استفاده از دستگاه فرزCNC باعث تولید قطعاتی با کیفیت در کوتاه ترین زمان می شود. از دستگاه فرز cnc چهار محور می توانیم در زمینه ساخت قطعات صنعتی خاص، ساخت قالب های چوبی، ماشین کاری سوپر الیاژها و... استفاده کرد. دردستگاه های فرز cnc نمی توانیم نقش مهمی که محورها ایفا می کنند را نادیده بگیریم. دستگاه های فرز cnc چهار محور نسبت به دستگاه های دو محور یا سه محور در سطح بسیار بهتری قرار دارد و یک سر و گردن از هر لحاظی از آن ها بالاتر است. در دستگاه های cnc هرچه تعداد محورهای دستگاه بیشتر باشد توانایی دستگاه نیز بیشتر خواهد بود و برای برش های پیچیده تر مناسب تر و بهتر عمل خواهند کرد.


دستگاه های مرتبط مشاهده تمام محصولات

چهار محور بودن دستگاه فرزcnc  به چه معناست؟

چهار محور بودن دستگاه فرز cnc به این معناست که این دستگاه از چهار محور متفاوت برای حرکت کردن ابزار برشی استفاده می کند. حرکات محورها نیز تحت کنترل نرم افزار دستگاه cnc  است. بنابراین این دستگاه مناسب ترین دستگاه فرز cnc برای انجام انواع برش های خاص و پیچیده است و می تواند به بهترین نحو این کار را انجام بدهد. چیزی که این دستگاه را به یک دستگاه قدرتمند تبدیل می کند این است که علاوه بر پوشش دادن سه محور اصلی (مختصات دکارتی) یک محور ترکیبی هم دارد.





کار-با-دستگاه-cnc

تفاوت این دستگاه با cnc  های معمولی این است کهcnc  های معمولی دو محور دارند و توانایی حرکت در دو محور (x،y) را دارند. در دستگاه فرز cnc سه محور، یک محور اضافی (z) اضافه شده است و ابزار برش دستگاه قادر خواهد بود به صورت عمودی نیز حرکت کند. اما دستگاه فرز cnc چهار محور، یک محور اضافی دیگر هم دارد که این محور با نام (a) شناخته می شود. این محور باعث می شود که ابزار برشی دستگاه بتواند حرکت گردشی و چرخشی داشته باشد.

با توجه به این ویژگی دستگاه فرزcnc چهار محور می توان به راحتی دور قطعه های استوانه ای مانند سیلندر و پیستون خودرو را فرزکاری و برشکاری کرد. بنابراین این دستگاه مناسب ترین دستگاه فرز cnc  برای انجام انواع برش های خاص و پیچیده است و می تواند به بهترین نحو این کار را انجام دهد. دخالت نیروی انسانی در دستگاه چهار محور به دلیل برنامه و نرم افزارهای این دستگاه بسیار کم است. همچنین زمان تراشکاری و فرزکاری قطعات را به حداقل می رساند .

تمامی فرایندهای فرزکاری در دستگاه فرز cnc برنامه نویسی شده است، به همین دلیل دقت بالای دستگاه چون زیر نظر نرم افزار است بسیار بالا خواهد بود و همینطور انعطاف پذیری کار این دستگاه بسیار خوب هست. یکی دیگر از ویژگی های خوب این دستگاه راه اندازی و آماده سازی راحت این دستگاه بوده است به طوری  که شما می توانید به راحتی خودتان این دستگاه را برای انجام انواع برش کاری و... راه اندازی و شروع به کار کنید.

آشنایی با مشخصات سه مدل از بهترین و به روز ترین دستگاه های فرز  cnc چهار محور شرکت AG:

·        دستگاه CNC تراش، برش، فرز، حکاکی چهار محور 6090

محور  X x Y x Z: 860 (X) mm * 630 (Y) mm * 480 (Z) mm

وزن دستگاه با بسته بندی : 55 kg

ابعاد قطعه کار :  mm 85 * 900 * 600

رابط کامپیوتری دستگاه :palrallel port

دقت اسپیندل دستگاه : 0.03 mm

دقت دستگاه : 0.05 mm

موتور اسپیندل : kw Dc 2.2  با سیستم اب خنک

نوع ریل دستگاه : X محور (16 mm) ، محور (20 mm) ،  محور (13 mm)

ابزار برش :   ER 11/3.175 mm

سیستم حرکتی : 4605 ballscrew

متریال مدولار : 6061  و 6063 الیاژ المینیوم سخت

·        دستگاه CNC تراش، برش، فرز، حکیکی چهار محور 6040

محور  X x Y x Z: 390 (X) mm * 280 (Y) mm * 55 (Z) mm

وزن دستگاه با بسته بندی : 55 kg

ابعاد دستگاه :  mm 530 * 670 * 880

رابط کامپیوتری دستگاه :palrallel port

دقت دستگاه : 0.05 mm

موتور اسپیندل :5  kw Dc .1

نوع ریل دستگاه : X محور (16 mm) ، محور (20 mm) ،  محور (13 mm)

ابزار برش :   ER 11/3.175 mm

سیستم حرکتی : 1204 ballscrew

متریال مدولار : 6061  الیاژ المینیوم سخت

·        دستگاه CNC تراش، برش، فرز، حکیکی چهار محور

محور  X x Y x Z: 390 (X) mm * 280 (Y) mm * 55 (Z) mm

وزن دستگاه با بسته بندی : 28 kg

ابعاد دستگاه :  mm 390 * 485 * 615

رابط کامپیوتری دستگاه :palrallel port

دقت اسپیندل دستگاه : 0.03 mm

موتور اسپیندل :230 W DC spindle motor

سرعت اسپیندل : 11000 PRM/MIN

نوع ریل دستگاه : شفت chrome plate

سیستم حرکتی : 1204 ballscrew

متریال مدولار : 6061 و 6063  الیاژ المینیوم سخت

در صورت نیاز به مشاوره و راهنمایی برای خرید دستگاه فرز cnc می توانید با مشاورین ما در شرکت AG  تماس بگیرید و به صورت رایگان مشاوره دریافت کنید.
